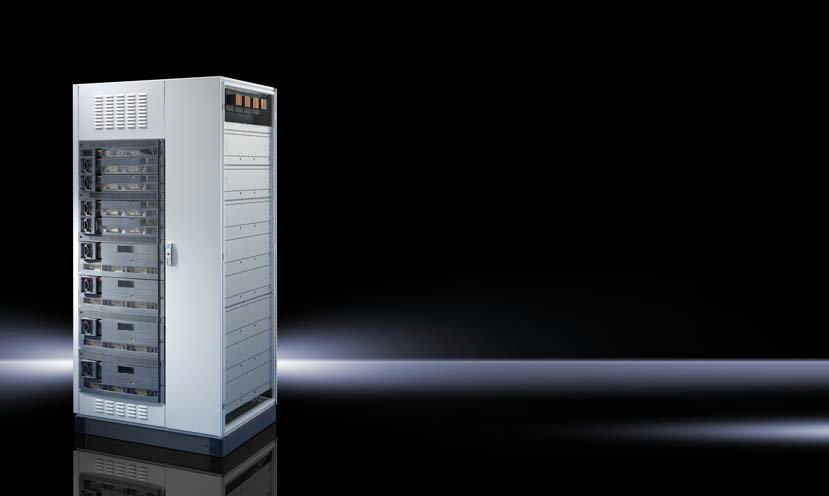

選擇塑殼斷路器時必須了解下列參數：
電路的額定電流Inc， 塑殼斷路器在所選條件下必須能夠承載該電流
用于出線端或設備的額定分散系數RDF
外殼防護等級和通風類型
塑殼斷路器造型：
塑殼斷路器的極數（帶轉換或未轉換中性導線）
塑殼斷路器的廠家和型號
電路的額定電壓
塑殼斷路器要求的斷開能力
通過額定電流，機柜空調防護等級和通風方式以及斷路器的廠家和型號，可從表35–40中確定所需要的設備結構尺寸。
通過選擇設備和其他機械參數，得出安裝緊湊型斷路器外殼/分區的最小尺寸。這些數據也可參考表格35–40。在具有內部型式分隔的外殼中，通過電路的額定電壓得出最小隔室高度。
德國威圖可使用ABB, Eaton, General Electric, Mitsubishi, SchneiderElectric, Siemens和Terasaki緊湊型斷路器。選擇 連接截面時參見表格35–40中的數據。如果威圖空調對斷路器側面、上面和下面需遵守的自由空間沒有特殊規定，則注意設備制造商的說明。
連接塑殼斷路器的詳細結構可參考有效的Ri4Power安裝說明。
馬達啟動單元的選擇和安裝
德國威圖選擇馬達啟動單元時必須了解下列參數：
電路的額定電流Inc， 馬達啟動單元在所選條件下必須能夠承載該電流
外殼防護等級和通風類型
馬達啟動單元的選型（直接啟動器，星形三角啟動器，可逆啟動器）
馬達啟動單元的廠家和型號
電路的額定電壓
可使用ABB, Eaton, General Electric, Mitsubishi, SchneiderElectric 和 Siemens馬達啟動單元。如果威圖對開關設備側面、上面和下面需遵守的自由空間沒有特殊規定，則注意設備制造商的說明。根據廠家選擇設備。
開關設備單元：
必須按照下列方法選擇馬達啟動單元的保護設備，以符合檢測
要求：
待選擇馬達啟動組合的額定電流Inc不得超過保護設備額定電流的80%。保護設備的斷開能力必須大于或等于連接點上可能的短路電流。
保護設備到上級威圖母線的連接線路必須選擇大2級的截面尺寸，根據附件HIEC61 439-1中的純熱電流載荷設計。選擇線路和敷設條件必須根據IEC61 439-1作為防止短路的線纜（參見表格14, 頁碼65）進行敷設。保護設備和上級威圖母線以及其他主電路設備的連接線路的絕緣必須承受70K超溫。馬達啟動設備必須符合所連接用戶的開關標準。待選擇馬達啟動設備組合的額定電流Inc不得超過開關設備額定電流的80%。馬達啟動設備的承載能力必須大于或等于所屬保護設備的額定值。馬達保護開關到配電母線的連接線路必須選擇較大的截面尺寸，根據附的HIEC 61 439-1中的純熱電流載荷設計。
接線端子必須針對馬達保護開關設備單元內部和外部線纜設計。
馬達保護設備的連接和安裝詳細結構可參考有效的Ri4Power安裝說明。
