威圖機柜優勢概覽：

德國威圖經檢驗的母線系統用于配電應用。

適用于安裝 NH 熔絲斷路器 (100/185 mm)。

安裝至安裝板或支承框架

威圖機柜系統設計用于安裝NH 條形熔絲斷路器，并用于安全輸配電。

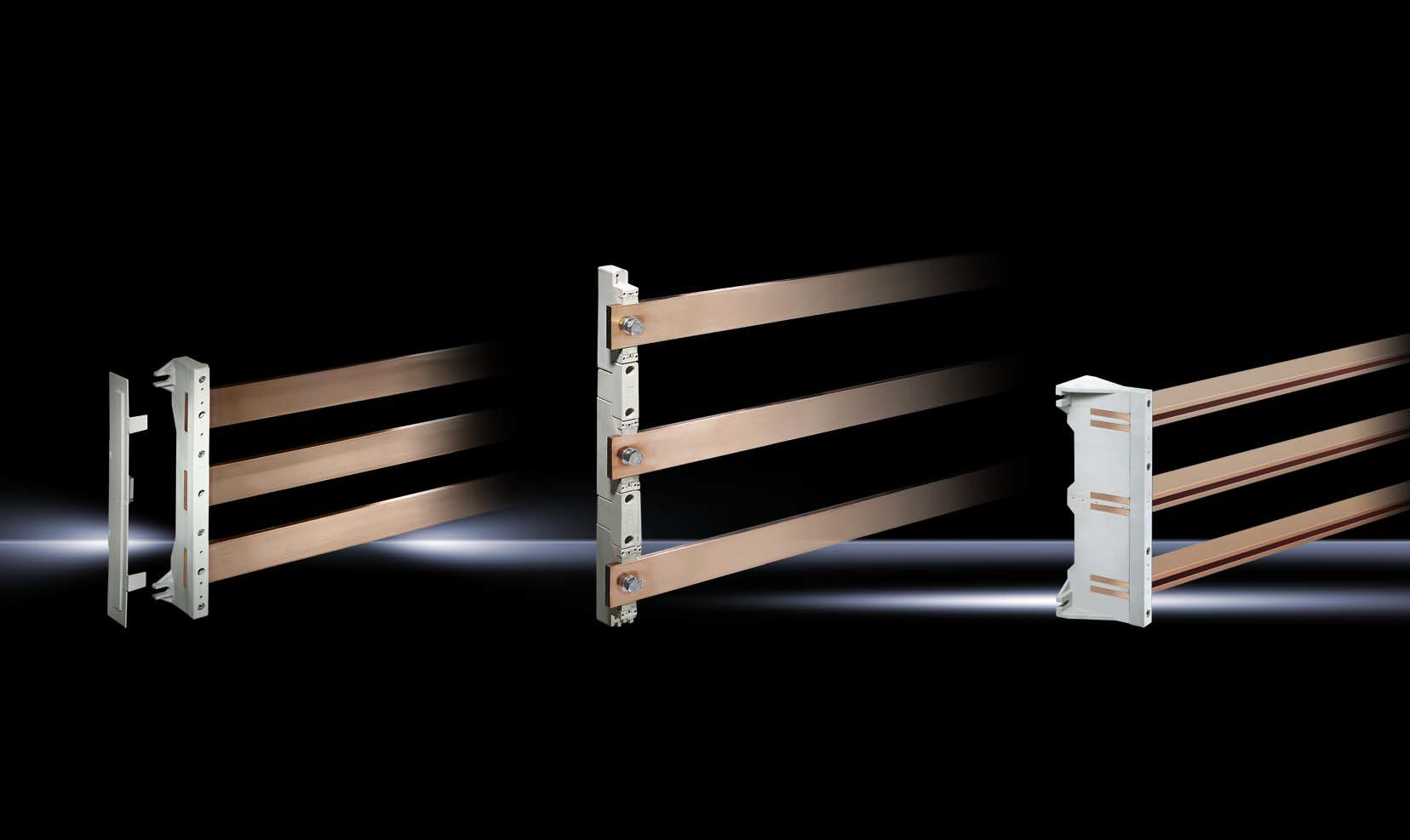

母線系統

100mm母線中心距

母線支架，支持最大60x10 mm的母線。

用于機柜空調額定工作電流最大達1250A 及抗短路沖擊電流最高達110kA 的應用。

帶有100mm母線中心距離的母線系統用于安裝 NH 條形熔絲斷路器（規格00）。在使用墊塊后，母線可減少至50x10mm, 40x10mm或30x10mm。

母線系統

185mm威圖母線中心距

威圖母線支架，支持最大80x10mm的母線。

用于機柜空調額定工作電流最大達1600A及抗短路沖擊電流最高達155kA的應用。

185mm母線中心的母線系統主要用于安裝規格為00、1、2和3的NH條形熔絲斷路器。

使用墊塊可將母線銅排的尺寸縮小至60x10 mm或50x10mm。母線支架的特殊設計使得在支架可以簡便緊密的安裝。另外，威圖空調母線支架的單個模塊也可作為1極支架用于

PE、PEN或N線應用。

母線系統

150mm威圖母線中心距
150mm母線系統單相采用兩根平行敷設的母線。由此可以通過連接板無孔連接電纜、母線和疊層母線。

德國威圖用于額定工作電流最大達3000A及抗短路沖擊電流最高達155 kA的應用。

母線系統以最簡單的方式，通過威圖空調兩根由扁平銅母線制成的平行銅排對最高達 3000 A 的電流進行配電。通過10mm間隔件，還可選擇使用60x10mm扁平銅母線。該系統主要用于不要求直接安裝設備或適配器的系統中。

有兩種帶150mm母線中心距離的支架可供選擇：

2x 3極最大2500A（母線銅排最大80x10mm）

2x3極最大3000A（母線銅排最大100x10mm）
