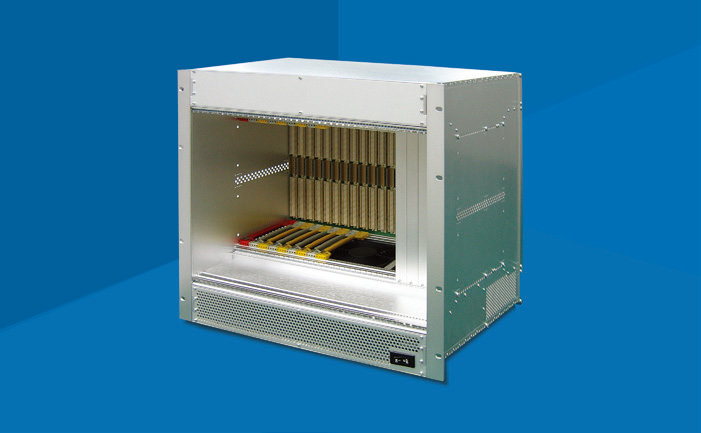

PS1222是一款35U高，16HP寬的電源背板，用于安裝2個熱插拔的3UCompactPCI電源，
并為其它CompactPCI背板供應直流電源。威圖空調2個20pin ATX連接器，通過20芯ATX連接電纜與CompactPCI背板連接，向其供應直流電源。20芯ATX連接電纜提供+5V，+33V，+12V，-12V以及一些控制信號在兩種背板之間傳遞。PS1222按照PICMG211R10 電源接口規范的定義，使用2個Positronic 47 連接器連接電源。
威圖機柜PS1258 6U 8HP電源背板 (Support 1×6U PSU)
PS1258是一款65U高，8HP寬的電源背板，用于安裝1個熱插拔的6U/8HP的CompactPCI
電源，并為其它CompactPCI背板供應直流電源。交流或直流輸入電源通過一個6引腳的Mate-n-Lok連接器送到電源背板。2個20pin ATX連接器通過20芯ATX連接電纜將穩定的直流電源分配到模塊化CompactPCI背板。20芯ATX連接電纜提供+5V，+33V，+12V，-12V以及一些控制信號在兩種背板之間傳遞PS1258按照PICMG211R10 電源接口規范的定義，使用1個Positronic 47連接器連接電源。
威圖電柜PS1257 6U 8HP電源背板 (Support 2×3U PSU)
PS1257有2個Positronic47連接器，可以支持兩個熱插拔的3U/8HP CompactPCI電源。其它規格特性與PS1258相同接CompactPCI電源背板獲得電源。
威圖電柜PS1248 6U 16HP電源背板 (support 2×6U PSU)
PS1248是一款65U高，16HP寬的電源背板，用于安裝2個熱插拔的6U/8HP的CompactPCI電源，并為威圖空調其它CompactPCI背板供應直流電源。交流或直流輸入電源通過一個6引腳的Mate-n-Lok連接器送到電源背板。4個20pin ATX連接器通過20芯ATX連接電纜將穩定的直流電源分配到模塊化CompactPCI背板。20芯ATX連接電纜提供+5V，+33V，+12V，-12V以及一些機柜空調控制信號在兩種背板之間傳遞 PS12４8按照PICMG211R10 電源接口規范的定義，使用2個Positronic47連接器連接電源。
PS1247 6U 16HP電源背板 (support 4×3U PSU)
威圖空調PS1247有4個Positronic47連接器，可以支持4個熱插拔的3U/8HP CompactPCI電源。其它規格特性與PS1248相同。
規范
l PICMG20 R21 CompactPCI Specification；
l PICMG211 R10 Power Interface Specification
